Воден от глобалния енергиен преход и мащабните надстройки на мрежата, theВакуумен прекъсвач(VCB) – едно от най-широко използваните защитни устройства в енергийните системи – претърпява систематична трансформация. Тази еволюция премества VCB от доминираща позиция в средно напрежение към приложения с високо напрежение и от проста превключваща функция към интелигентни мрежови възли. Индустрията широко признава, че VCB са навлезли във втора крива на растеж, характеризираща се с екологични алтернативи, цифрова интеграция и изключителна адаптивност към околната среда.

I. Пазарни и технологични двигатели: VCB навлиза в нов итерационен цикъл

Основното предимство на вакуумните прекъсвачи се крие в прекъсващата среда - самият вакуум - който предлага нулеви въглеродни емисии, силна способност за прекъсване, дълъг електрически живот и работа без поддръжка. В обхвата на средно напрежение (12kV–40,5kV), VCB отдавна са доминиращото решение. Въпреки това, при по-високи нива на напрежение (72,5 kV и повече), прекъсвачите SF₆ са запазили водещата си позиция поради отличните си изолационни характеристики. Тъй като SF₆ има изключително висок потенциал за глобално затопляне (приблизително 23 900 пъти по-голям от CO₂), употребата му е изправена пред все по-строги международни разпоредби и въглеродни ограничения.

Този фон осигурява ясен технически тласък за разширяване на технологията на вакуумния прекъсвач в приложения за предаване на високо напрежение. Настоящите основни насоки за техническо развитие включват: увеличаване на способността за издържане на напрежението на вакуумни прекъсвачи с едно прекъсване, прилагане на серия технология с множество прекъсвания при 126 kV и повече и хибридни решения, комбиниращи екологична газова изолация с вакуумно прекъсване.

Сравнение на въздействието върху околната среда на различни прекъсващи среди

II. Високоволтова вакуумна технология: от „Тенденция“ до „Инженерна валидация“

Прилагането на вакуумни прекъсвачи към нивата на преносно напрежение изисква преодоляване на няколко ключови технически предизвикателства.

Първо, изолационната способност на вакуумните прекъсвачи. С нарастването на нивата на напрежение, характеристиките преди удара на вакуумната междина, състоянието на контактната повърхност и еднородността на електрическото поле имат значително усилено въздействие върху изолационните характеристики. Общите технически подходи включват оптимизиране на контактни структури (като контакти с аксиално магнитно поле), подобряване на нивото на вакуум на прекъсвача и използване на композитни изолационни структури.

Второ, високоскоростна реакция на работния механизъм. Високоволтовите вакуумни прекъсвачи обикновено изискват по-кратки общи времена на прекъсване, поставяйки по-високи изисквания към механичните характеристики на работния механизъм. Пружинните механизми, постоянните магнитни задвижващи механизми и електромагнитните отблъскващи механизми имат своите предимства и недостатъци по отношение на бързото отваряне, началната скорост на отваряне и контрола на дисперсията.

Трето, споделяне на напрежението при серийни връзки с много прекъсвания. При нива на напрежение от 126kV и по-високи, техническата трудност и цената на вакуумните прекъсвачи с едно прекъсване нарастват значително, което прави серийното свързване с множество прекъсвачи практична инженерна опция. Серийните връзки с множество прекъсвания обаче са изправени пред предизвикателства както със статични, така и с динамични дисбаланси на разпределението на напрежението, изискващи решения като градиращи кондензатори или технология за синхронно управление.

Според публично достъпна информация за индустрията, няколко местни и международни производители на разпределителни уреди и изследователски институции са завършили разработването на прототип на ниво 126kV и са навлезли във фазата на инженерно валидиране. Този напредък се разглежда в рамките на индустрията като съществена стъпка към разширяване на технологията за вакуумно превключване в приложения с високо напрежение.

Технически характеристики на вакуумните прекъсвачи по ниво на напрежение

III. Интелигентна интеграция: VCB се развива от „превключващ елемент“ до „възел за възприемане“

В рамките на автоматизацията на разпределението и интелигентните системи за работа/поддръжка, вакуумните прекъсвачи заемат нова роля. Традиционните VCB се фокусират върху изолирането на повреди и защитата на линията. Новото поколение първично-вторични интегрирани VCB дълбоко интегрира отчитане на ток/напрежение, събиране на енергия, мониторинг на състоянието, комуникация и функции за контрол на защитата.

По-конкретно, индустриалният технически консенсус включва: компактен интегриран дизайн на електронни измервателни трансформатори с вакуумен прекъсвач; способността на контролера бързо да идентифицира и изчиства грешките при късо съединение (обикновено в рамките на няколко цикъла); поддръжка за бързо автоматично повторно затваряне; и възможности за запис на грешки и отдалечена комуникация.

Освен това, с нарастващото търсене на интеграция на мрежата за възобновяема енергия, изискването VCBs да прекъсват компоненти с висок DC също нараства. Токовете на късо съединение от страна на слънчевата, вятърната и системата за съхранение на енергия често съдържат значителна част от постояннотокови компоненти, поставяйки технически предизвикателства извън тези на традиционните променливотокови системи.

Функционални модули на интегрирани интелигентни VCB на основното и средното образование

Сравнение на различни нива на интелигентна интеграция

IV. Изключителна адаптивност към околната среда: високата защита срещу проникване става ключова за продуктите за външна употреба

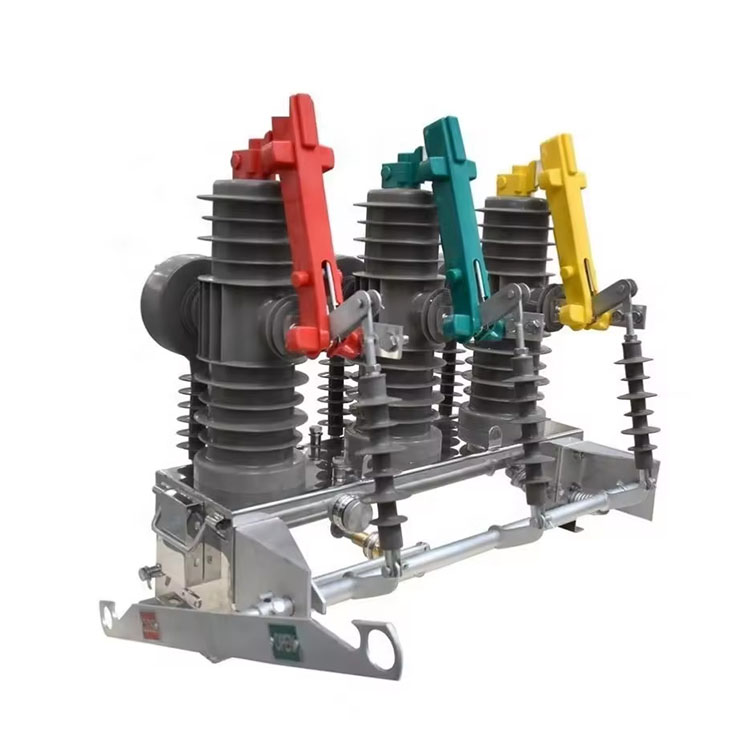

Монтираните на открито вакуумни прекъсвачи работят в сложни и променливи среди. Влага, кондензация, солена мъгла, екстремни температури и прах са чести причини за повреда на оборудването. Сред тях влошаването на изолацията и корозията на механизма, причинени от кондензация, са най-важните проблеми.

Обръщайки внимание на тази болезнена точка, повишаването на общата степен на защита от проникване (IP) се превърна в основна техническа посока за надграждане на VCB на открито през последните години. Водещите в индустрията практики повишиха степента на защита от традиционния IP54 до IP67 или дори IP68. IP67 означава, че оборудването може да издържи временно потапяне във вода без повреда, докато IP68 означава способността да работи, докато е непрекъснато потопено при определени условия.

Ключовите технологии за постигане на високи IP рейтинги включват: дизайн на уплътнителен интерфейс между прекъсвача и корпуса на механизма, устойчива на корозия обработка на работния механизъм и оптимизиране на уплътнителните структури между изолаторите на втулките и корпуса.

Сравнение на външни VCB по степен на защита от проникване
