Завършено пускане в експлоатация в Shandong Hongzhitai New Energy Technology, Xintai

1. Въвеждането в експлоатация е завършено

Инсталацията на разпределителната апаратура в Shandong Hongzhitai New Energy Technology Co., Ltd. в Xintai, Шандонг, завърши пускането в експлоатация.

Въвеждането в експлоатация е етапът, при който оборудването престава да бъде инсталация и започва да бъде работеща система. Всяка верига се проследява обратно до нейния чертеж, всяко защитно устройство е настроено и доказано и всяко блокиране, сигнал и индикация се потвърждават, за да разкажат истината за оборудването зад него.

Само когато всичко това е направено, стаята на тези снимки се превръща в подстанция, а не в редица шкафове.

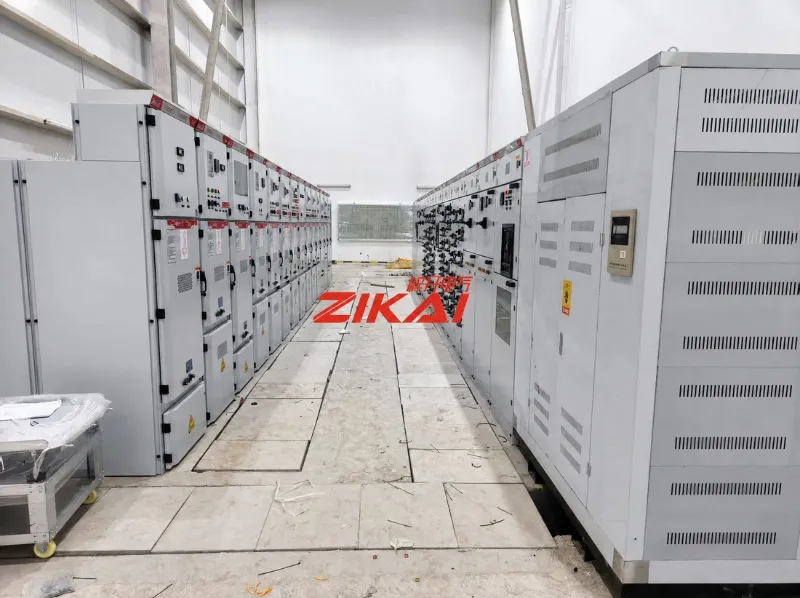

Фигура 01  Помещението за разпределителна апаратура за средно напрежение в обекта Xintai, с панелите KYN28A-12, разположени в два реда един срещу друг през оперативната пътека.

2. Какво беше инсталирано: KYN28A-12 метална разпределителна уредба

Основното оборудване е KYN28A-12 изтегляща се разпределителна уредба с метална обшивка: вътрешна, трифазна, 50 Hz, изградена за системи с единична шина и секционни системи с една шина от 3,6 kV до 12 kV.

Неговата функция е да получава и разпределя електрическа енергия и да контролира, защитава и наблюдава свързаните към него вериги — което го прави точката, където входящото захранване, изходящите захранващи устройства, измерването и защитата се срещат в една стая.

Разположението е четливо на челата на панелите. Главата на линията носи входящия изолационен панел за първата секция на шината и входящия панел за втората, следван от панелите на прекъсвачите с номинални стойности 630 A, маркирани отпред.

Всеки панел се идентифицира с номер — G01, G02 и нататък — заедно с QR кодирана идентификация, едноредови диаграми и предупреждения за безопасност.

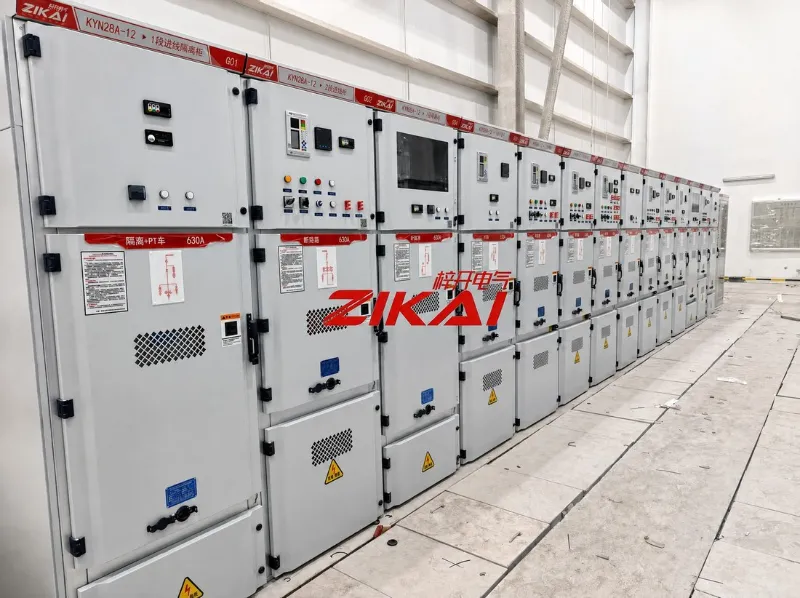

Фигура 02  Панели KYN28A-12. Номериране на панели, имена на вериги, 630 A рейтинги, едноредови диаграми и QR-кодирана идентификация отпред.

3. Екранът за DC батерия

До разпределителната уредба се намира екранът на батерията за постоянен ток. Това е източникът в режим на готовност, който поддържа защитата, контрола и индикацията живи, когато основното захранване не е налице - което е точно моментът, в който тези вериги са най-важни.

Екранът комбинира секцията за зареждане и разпределение със самата батерия, така че цялата DC система може да бъде инспектирана на едно място. На снимките батерията и предният панел с инструменти се намират в една и съща кутия.

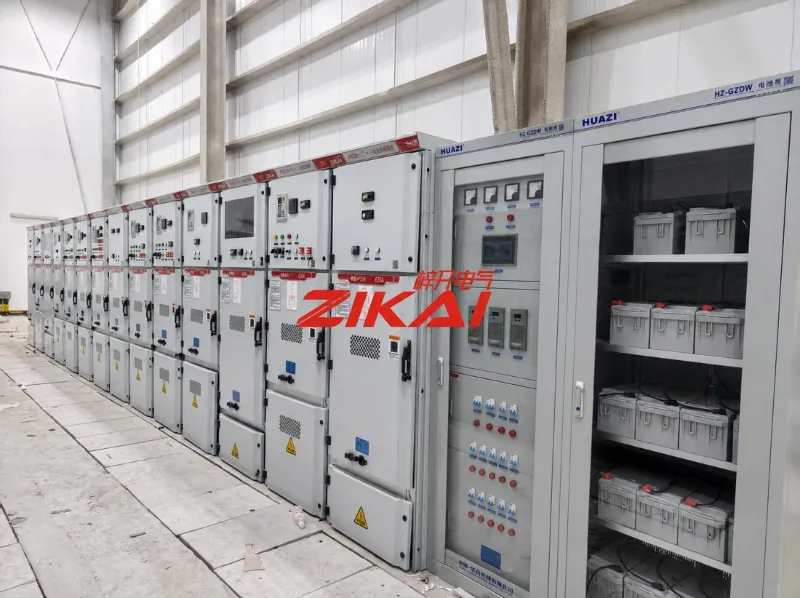

Фигура 03  Екран на батерията за постоянен ток с предния панел с инструменти и батерията, разположени в един и същи корпус.

4. Какво означава „завършено въвеждане в експлоатация“.

Подписването за въвеждане в експлоатация е списък на нещата, които са били извършени. Нашата гласи така:

• Всяка верига е проследена и потвърдена спрямо чертежите, панел по панел

• Настройки за защита, приложени, както са проектирани и доказани, че работят

• Изтеглящи се камиони, проверени за подравняване и взаимозаменяемост по протежение на трасето

• Блокировките и предпазните щори са проверени, така че нито един панел не може да се управлява непоследователно

• Индикация, измерване и алармени сигнали, потвърдени спрямо условията на място

• Издържани изолационни и диелектрични тестове преди захранване

• Етикетиране, диаграми и физическото място са съгласувани

Нищо от това не се вижда на снимка. Всичко това решава дали стаята ще се държи по начина, по който чертежът го казва.

5. Запис на сайта

Два изгледа на една и съща линия: цялата дължина на разпределителната линия и работната пътека между редовете. Подовата маркировка, разстоянието за достъп и позицията на всеки панел спрямо неговия номер са част от това, което се проверява на този етап.

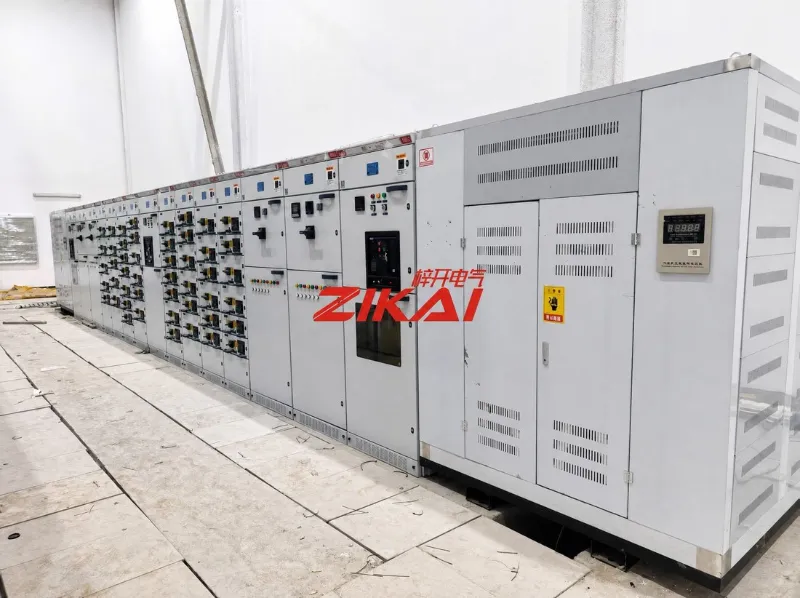

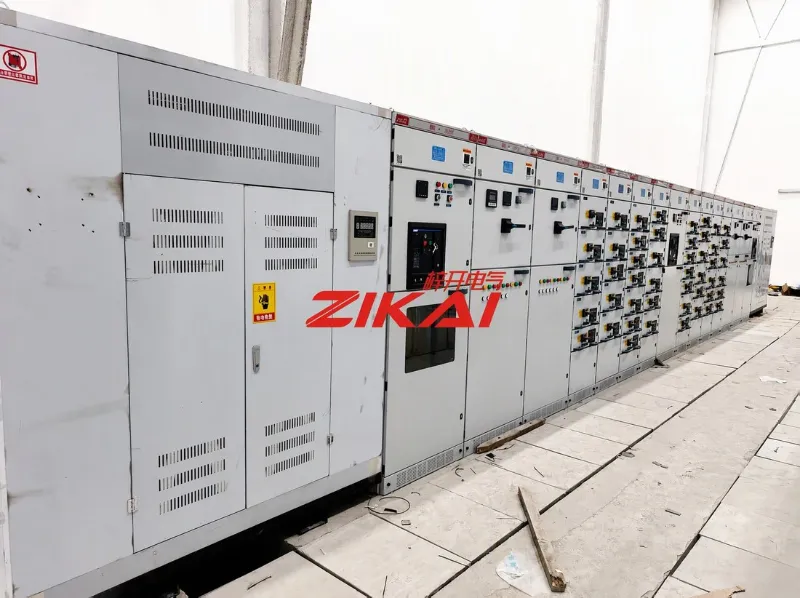

Фигура 04  Линията на разпределителната уредба, видяна по дължината й, с последователни предни панели, защитни устройства и табла с инструменти.

Фигура 05  Оперативна пътека. Предни панели, рейтинги и предупреждения за безопасност, с свободно пространство за достъп по протежение на трасето.

6. Относно Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) произвежда, преоборудва и обслужва цялостни пакети от енергийно оборудване: разпределителни уреди за средно напрежение, разпределителни модули за ниско напрежение, подстанции тип кутия, монтирани на стълбове и външни вакуумни прекъсвачи, устройства за компенсиране на кондензатори и свързано разпределително оборудване.

Проектите се доставят от доставка на оборудване до монтаж и въвеждане в експлоатация.
